System Story | 인버터의 제어


인버터의 제어

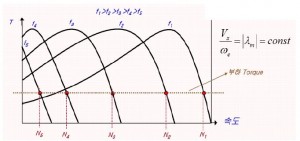

1) V/F 제어

V/F 제어 방식은 가장 보편적으로 적용되는 제어 방식
주파수가 가변함에 따라 전압도 비례적으로 가변되어 출력
주파수를 변화시킬 때 V/F 비가 일정하면 모터가 발생 시킬 수 있는 토크도 일정하다는 성질을 이용하여주파수를 변화시킬 때 그에 상응하는 전압을 변화시켜 제어
경제성, 범용성이 높음
8974fd3ce1f81120ad4eadbce65a8c5c_1506648

2) Vector 제어





벡터제어란 유도전동기의 고정자에 이입되는 전류를 토크분 전류와 자속분 전류로 나누어 제어
벡터제어는 전류를 제어할 수 있으며, 속도 제어의 정밀도가 높고 강력한 토크특성을 얻을 수 있음
8974fd3ce1f81120ad4eadbce65a8c5c_1506648

3) Sensorless Vector 제어





센서리스 벡터제어는 벡터제의의 일종으로, 벡터제어에 준하는 제어 성능을 나타냄
벡터제어 방식은 속도 검출 센서를 통하여 모터의 실제 속도를 피드백 받아 정밀 속도 제어를 수행

센서리스 벡터방식에서는 속도 검출 센서가 없어, 모터의 실제 속도를 피드백 받을 수 없으나, 속도 추정작업을 통하여 실제 속도와 근사한 값을 추정하고 이를 보상하여 벡터제어 방식에 준하는 속도 및 토크제어가 가능

8974fd3ce1f81120ad4eadbce65a8c5c_1506648
