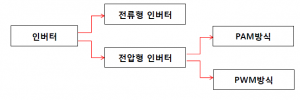

인버터의 분류

1) 인버터는 주회로 방식으로 나눌 때 전류형 인버터와 전압형 인버터가 있음

- 전압형 : 전압원의 직류에서 교류로 변환하는 방식

2) 출력의 제어방식에 따라 PAM방식과 PWM방식으로 나뉜다.

- PAM (Pulse Amplitude Modulation)

- PWM (Pulse Width Modulation)

전류형 인버터

1) 정의 : 직류회로에 리액터를 사용하여 전류를 일정하게 유지하여 싸이리스터등으로 전류회로를 형성하여 AC를 출력하는 방식. 전원 회생제어가 용이하기 때문에 관성부하의 정역 운전 등에 유리하지만, 고가인 것이 단점

2) 회로도 및 입출력 파형

PAM 전압형 인버터

1) 정의 : 펄스 파고치 변조 인버터이다. 순변환부에 가변의 직류전압을 만들어 인버터 출력전압을 제어. 트랜지스터, 또는 GTO로 직류전압을 스위칭하여 출력주파수를 가변. 고주파(400~3000Hz) 인버터에는 필수 방식. 최근에는 모터의 저소음화 목적으로 사용되지만 모터효율, 시동토크 등에 문제가 있음.

2) 회로도 및 입출력 파형

PWM 전압형 인버터

1) 정의 : 직류회로에 콘덴서를 사용하여 전압을 일정하게 유지하면서 트랜지스터, IGBT, GTO를 사용하여 직류전압을 스위칭하는 방식. PWM은 펄스 폭 변조의 의미로 펄스의 폭을 변화시켜 출력 측의 교류전압을 가변. 효율, 모터의 토크특성이 좋고 무엇보다도 다른 방식에 비해 경제적이기 때문에 범용 인버터는 대부분 이 방식을 취하고 있음.

2) 회로도 및 입출력 파형
