1. 압력의 분류
-

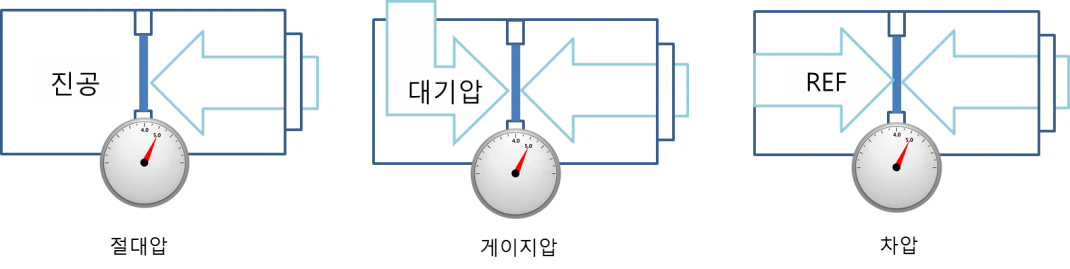

절대압 :  절대압 측정은 진공을 기준으로 상대적인 값을 측정
-
게이지압 :  게이지압은 주변 기압(대기압 760mmHg)대한 상대적인 값을 측정
-
차압 :   차압은 게이지압과 유사하지만, 주변 기압을 기준으로 상대적인 값을 측정하는 것이 아니라 특정 기준 전압을 기준으로 측정



cbbc5f7653b9cdf8529d8e75f4e18bd6_1482400

2. 압력센서







cbbc5f7653b9cdf8529d8e75f4e18bd6_1482400

- 감압

압력을 받아 변위 또는 변형이 일어나도록 설계. 압력을 기계적 운동(변위)으로 변환하는 소자

다이어프램(Diaphragm) : 평판과 주름진 것이 있으며 압력이 가해지면 변형된다. (재질:금속,실리콘)


cbbc5f7653b9cdf8529d8e75f4e18bd6_1482400

- 변환

기계적 운동(변위)을 전기적 신호로 변환
-
신호조정

전기적 신호를 증폭하거나 필터링하여 조정

3. 스트레인 게이지 압력센서

857213cc045c4bd1c36d4a7de6879e8d_1523597

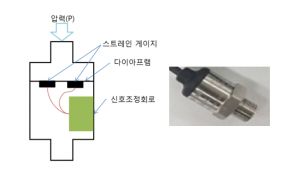

압력(p)이 인가되면 다이어프램이 변형을 일으키고, 이 변형은 스트레인 게이지에 의해서 저항 변화로 변환되어, 결국 전기신호로 출력
-
감압 탄성체로 주변이 고정된 원형의 금속 다이어프램

- 스트레인 게이지  : 금속 박 게이지는 접착제를 사용해 다이어프램에 부착 / 금속박막게이지는 박막기술을 사용해 다이어프램에 직접형성
